石灰料倉
系統設備描述及性能要求
石灰粉末采用槽罐車散裝，通過料倉進料口輸送到倉內儲存，配備氣卸散裝水泥運輸車卸料管快速接頭。
石灰粉末通過DDS400/DDMR40喂料機及精確計量輸送機后輸送到溶解池中，溶解水同時以一定比例注水，配置所需濃度石灰乳液（濃度可以按照需要調節），石灰乳液通過螺桿泵計量輸送到投加點。
系統結構組成

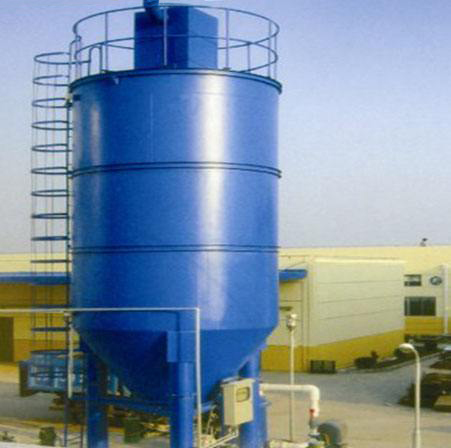

1、石灰儲存料倉
料倉配備人孔，下料錐斗，倉體支架，進料輸送管，頂部護欄1.2m，帶背部護圈的爬梯及頂部大袋卸料孔等。料倉配套除塵裝置避免粉塵對環境污染料。為避免料倉過壓及濾布被粉塵堵塞，每個料倉配置安全閥。
2、料位計及報警系統
3、插板閥
4、破拱刮片喂料機
5、計量輸送機
6、連接軟管
7、防潮投加器
金屬材料：碳鋼防腐
8、溶解池、溶解水系統
實現石灰粉與水充分混合，形成1-5%左右的石灰乳液。包括排空閥、不銹鋼sus316攪拌器、溶解水系統附件。溶解水系統包括減壓閥、電磁閥、流量計等其各部件。
9、儲液池
儲液池進液管入口配備水幕除塵裝置防止粉塵通過儲液池排風口向外飛散。包括排空閥、壓力變送器，sus316攪拌器等附件。
10、加藥泵成套裝置
每臺螺桿泵出口配套隔膜壓力表及壓力開關，控制高壓停泵，配套包括減壓閥等后稀釋裝置。螺桿泵結構為正位移，泵體為碳鋼，定子為丁苯橡膠，轉子表面耐膜涂層。螺桿泵根據原水流量實現變頻調節。
11、系統控制柜及電機要求
整套系統采用PLC自動控制，現場控制柜可通過觸摸屏顯示、設置、修改工藝參數，利用原水流量及各點PH值4-20mA信號控制石灰乳的制備及投加過程。
系統具備以下基本功能
◆ 全套系統PLC控制。
◆ 系統各設備的運行及報警顯示。
◆ 相關信號的遠程輸出。
◆ 配標準以太網接口，與水廠現有控制系統兼容，實現上位機監控（可選）。
◆ 按設定濃度自動配料。
◆ 前加點根據源水流量、源水PH值自動閉環投加。
◆ 后加點根據沉淀水流量、沉淀水PH值自動閉環投加。
